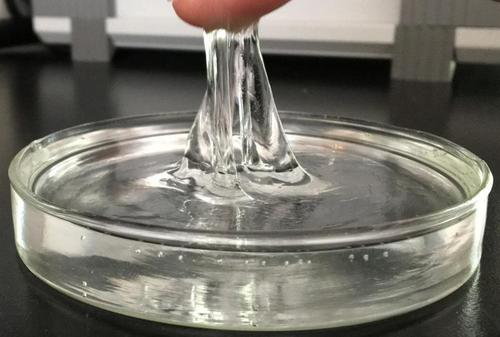

有機硅壓敏膠如何成為電子行業的支柱，在智能手機輕薄機身與高性能芯片并存的時代，電子設備內部復雜而精密的結構正面臨前所未有的挑戰：高溫環境可能導致材料失效，靜電干擾可能引發短路故障，微小振動可能造成元件移位……這些看似細微的問題，卻可能直接影響設備的穩定性與壽命。此時，一種看似不起眼卻至關重要的材料——有機硅壓敏膠，正在電子行業中扮演著"隱形守護者"的角色。它以分子層面的化學穩定性，為電子器件構建起抵御外界威脅的第一道防線，今天新嘉懿就帶大家來了解有機硅壓敏膠如何成為電子行業的支柱。

一、極端環境下的性能突破

電子元件運行時產生的瞬時高溫可達數百攝氏度，傳統膠粘劑往往在此溫度下發生軟化變形。有機硅壓敏膠憑借Si-O-Si主鏈的特殊分子結構，展現出卓越的熱穩定性。實驗數據顯示，其在-100℃至300℃范圍內仍能保持85%以上的粘接強度，遠超普通丙烯酸酯類壓敏膠的耐溫極限。這種特性使其成為功率半導體模塊封裝的理想選擇，例如電動汽車充電樁中的IGBT模塊，通過有機硅壓敏膠實現芯片與散熱基板的無縫貼合，確保熱量傳導效率提升40%以上。更令人驚嘆的是，該材料在經歷500次熱循環測試后，界面剝離強度僅衰減12%，充分驗證了其長期可靠性。

二、電磁兼容的解決方案

隨著5G通信技術的普及，電子設備面臨的電磁環境愈發復雜。有機硅壓敏膠中添加的納米級導電填料（如銀包銅粉），使其具備可控的體積電阻率（10 3~10Ω·cm）。在FPCB（柔性印刷電路板）生產中，采用梯度導電設計的有機硅壓敏膠既能實現接地屏蔽層的連續搭接，又可避免因局部電流集中導致的熱點效應。某知名手機廠商的案例顯示，使用該材料后主板EMI輻射值降低7.2dBμV/m，達到FCC Class B標準。特別值得注意的是，其介電常數穩定在2.8-3.2區間，對高頻信號傳輸的影響微乎其微，完美平衡了導電性與絕緣性的技術矛盾。

三、微觀尺度的力學調控

在微型化趨勢下，電子元件尺寸已進入微米級范疇。有機硅壓敏膠通過分子量分布優化，實現了從0.1N到50N/25mm的寬范圍剝離強度調節。對于MEMS傳感器這類精密器件，低模量配方（<0.1MPa）可有效吸收封裝過程中的機械應力，將晶圓翹曲度控制在±5μm以內；而在攝像頭模組組裝時，高內聚力型號則能承受住自動調焦過程中的反復位移沖擊。更精妙的是，某些特種型號具備形狀記憶效應，可在受熱后恢復初始形變，滿足可穿戴設備對動態接觸可靠性的特殊需求。

四、工藝革新帶來的產業變革

傳統UV固化工藝受限于陰影區域無法完全固化的缺點，而新型濕氣固化型有機硅壓敏膠突破了這一限制。某面板廠的實踐表明，采用此類材料可將OLED屏幕貼合良品率從89%提升至97.5%。其反應機理在于利用空氣中的水分子觸發交聯反應，形成三維網絡結構的同時釋放微量醇類副產物，避免了氣泡殘留風險。此外，激光誘導轉移技術的應用，使得厚度僅為2μm的有機硅壓敏膠膜能夠精準沉積在特定區域，為Micro LED巨量轉移工藝提供了全新解決方案。

江西新嘉懿新材料有限公司，位于九江永修星火工業園內，成立于2003年。隨著公司的不斷發展和擴大，已在國內建立4個研發中心，均設有先進的現代化分析實驗室。工廠擁有先進的生產技術，研發技術支持人員團隊年輕但實力雄厚。

從航天器上的抗輻射涂層到智能手表里的防水密封，從數據中心服務器的導熱墊片到AR眼鏡的光學貼合，有機硅壓敏膠正在重新定義電子產品的性能邊界。這種材料的進化不僅體現在參數指標的提升，更在于其與先進制造工藝的深度融合。當科學家開始通過計算機模擬預測分子排列方式，當生產線引入AI視覺檢測系統實時監控涂布均勻性，我們看到的不僅是單個產品的迭代，更是整個電子工業基礎能力的躍升。未來，隨著量子計算、生物電子等新興領域的發展，有機硅壓敏膠必將繼續拓展其應用疆域，在微觀世界中書寫更多宏觀奇跡。《有機硅壓敏膠主要成分有哪些，看完本文就知道【今日更新】》
